Серія J EV Fuse 500VDC

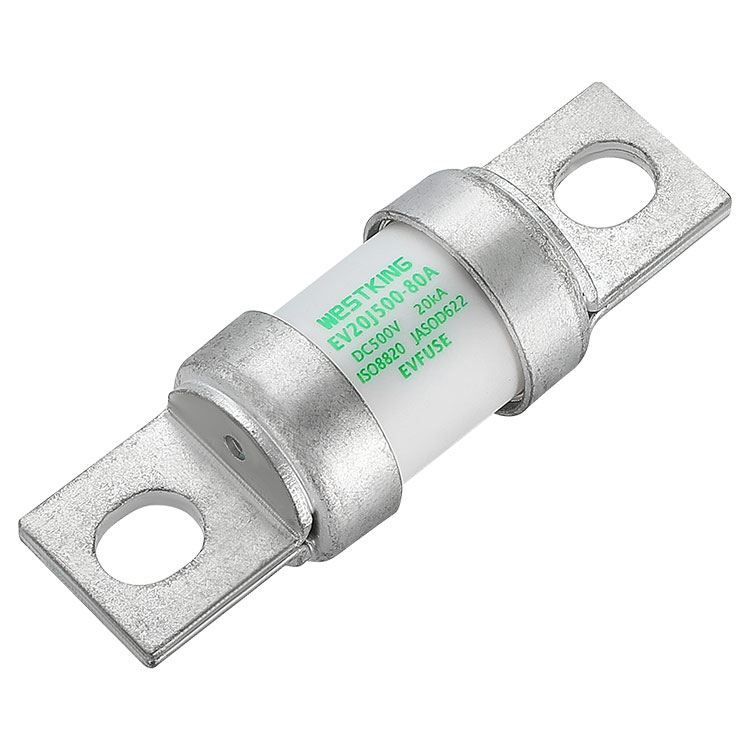

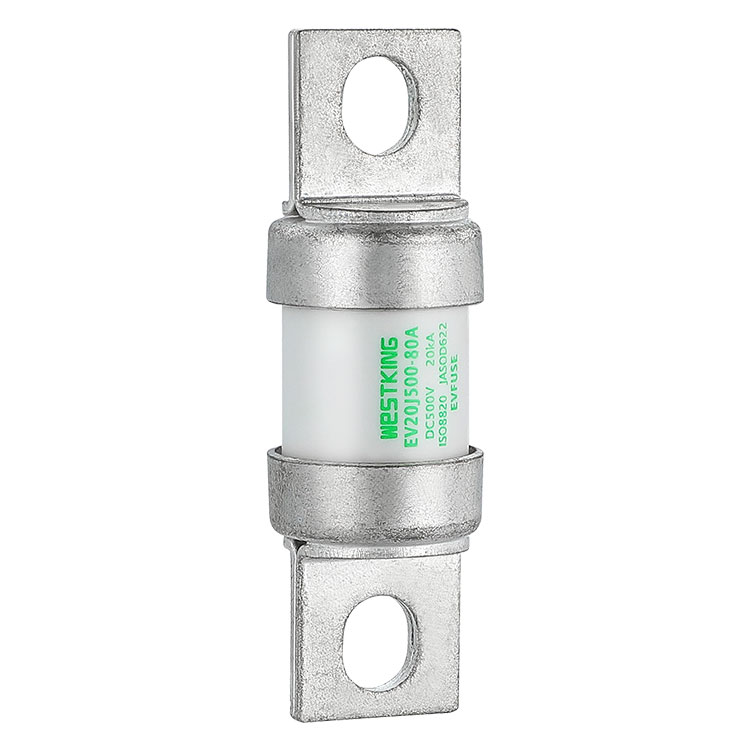

Серія J EV Fuse 500VDCПлавкі вставки WESTKING типу J для дорожніх транспортних засобів доступні з напругою 500 В постійного струму та 750 В постійного струму. Вони зазвичай використовуються як елементи захисту основного ланцюга в PDU, зі струмом від 50 A до 600 A, що підходить для різних моделей транспортних засобів. WESTKING EV FUSE також використовує передові матеріали та технології для забезпечення нормальної роботи в суворих умовах, таких як висока температура, вологість і вібрація, тим самим підвищуючи безпеку та надійність електромобілів.

Серія J EV Fuse 500VDCТехнічні дані

Серія J EV Fuse 500VDCОпис матеріалу:

1- Трубка запобіжника виготовлена ​​з високоміцної кераміки, що складається з 95% оксиду алюмінію;

2- Елемент запобіжника виготовлено з імпортованого японського матеріалу та проходить точне штампування.

Серія J EV Fuse 500VDCПорядок будівництва:

1- Металеві мідні компоненти спочатку заклепують, а потім повторно зварюють;

2- Внутрішній кварцовий пісок включає ексклюзивний процес затвердіння WESTKING, який захищає від відшарування продукту та дугового розпилення, викликаного несправностями лінії під час динамічної роботи.

Стандарти

ISO8820-8

ОТРИМАЙТЕ D622

Виготовлено за системою якості ITAF16949 для відповідності автомобільним вимогам

Відповідає RoHS

Декларація REACH доступна за запитом

ОСНОВНІ ХАРАКТЕРИСТИКИ/ПЕРЕВАГИ

Висока стійкість до імпульсних струмів

Витримує суворі умови водіння

Безпечні та надійні властивості плавлення

Подвійний захист від перевантаження і короткого замикання

Низьке підвищення температури та енергоспоживання, що збільшує радіус дії акумулятора

Висока розривна здатність

Висока циклічна продуктивність

ПРОГРАМИ

Захист акумуляторної батареї

BDU і PDU

Розподільна коробка акумулятора для допоміжних пристроїв

ЦЕ/ВСЕ

Зберігання електричної енергії

Зарядний пристрій для акумулятора

Захист блоку суперконденсаторів

Резервний захист для реле / ​​роз'єднувача / вимикача постійного струму

Захисне роз'єднання для обслуговування (MSD)

Сертифікати

is09001 iatf16949

Походження

Китай

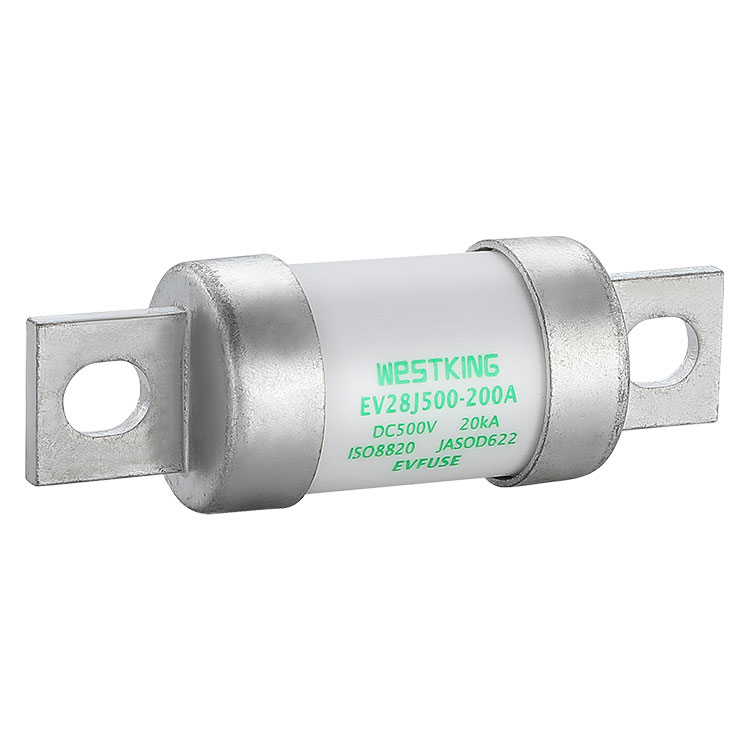

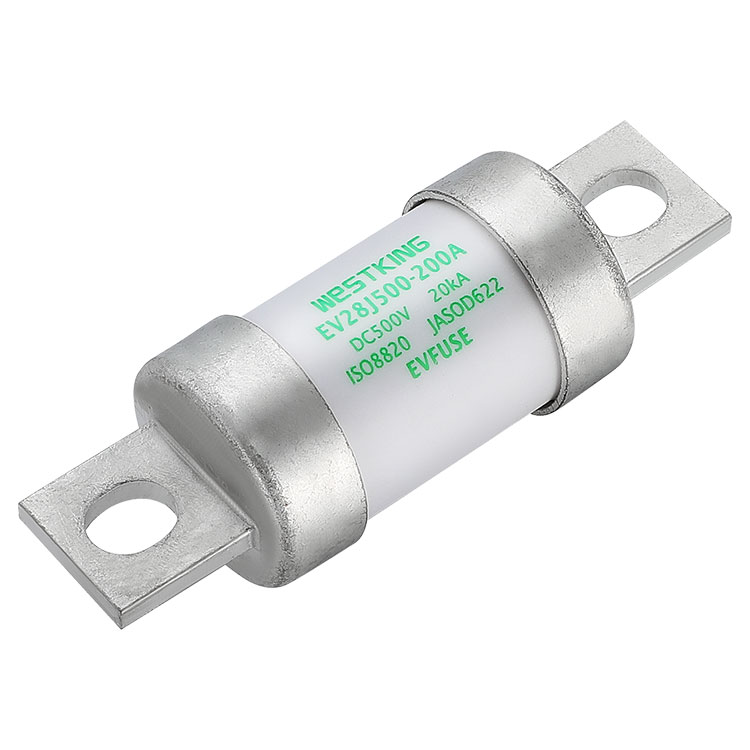

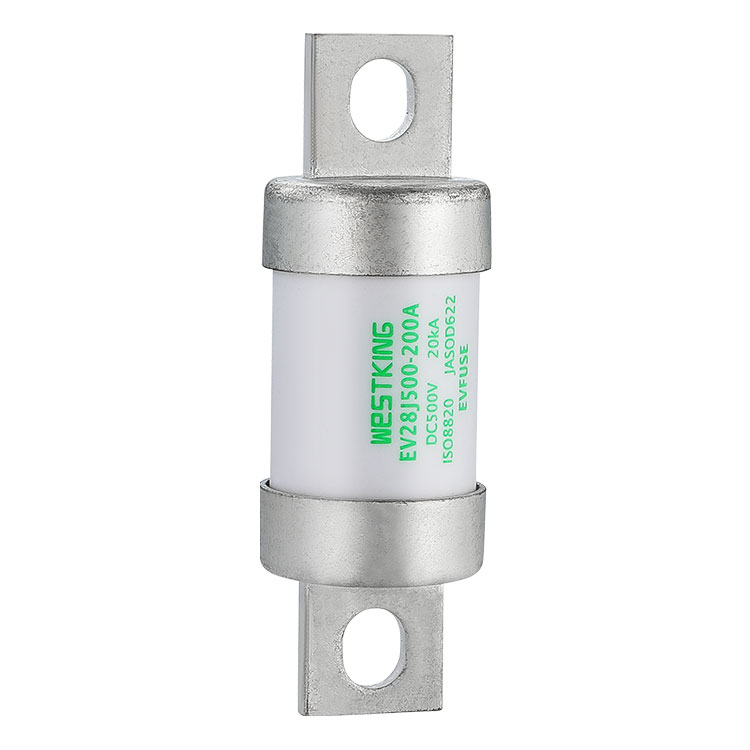

Запобіжники живлення електромобіля 500 В постійного струму EV28J500 для захисту акумуляторної батареї

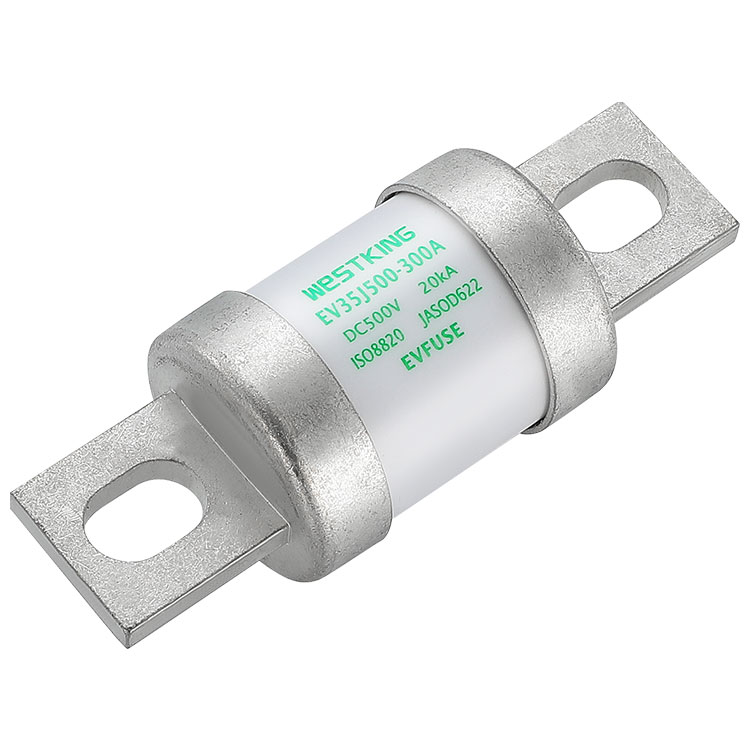

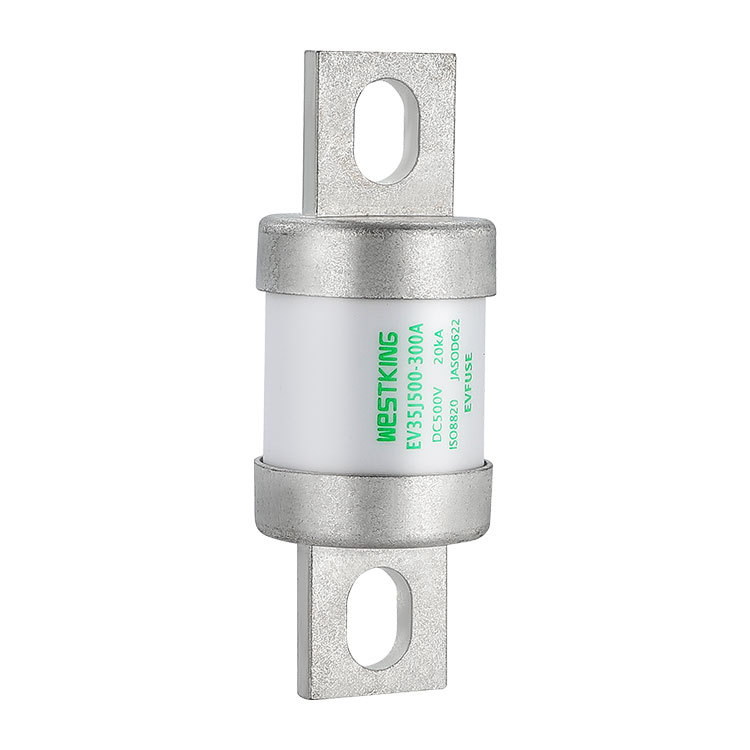

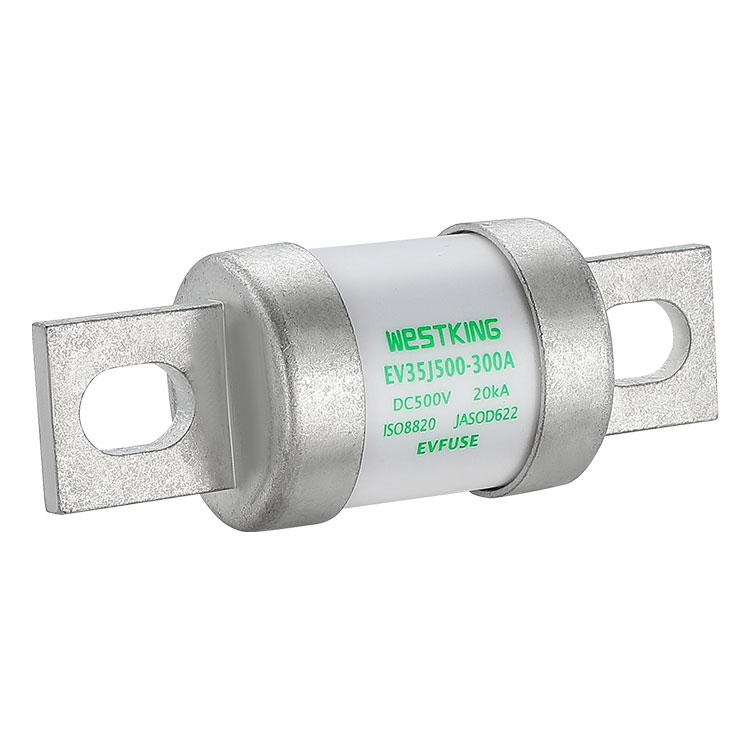

Запобіжники живлення електромобіля 500 В постійного струму EV35J500 для захисту акумуляторної батареї

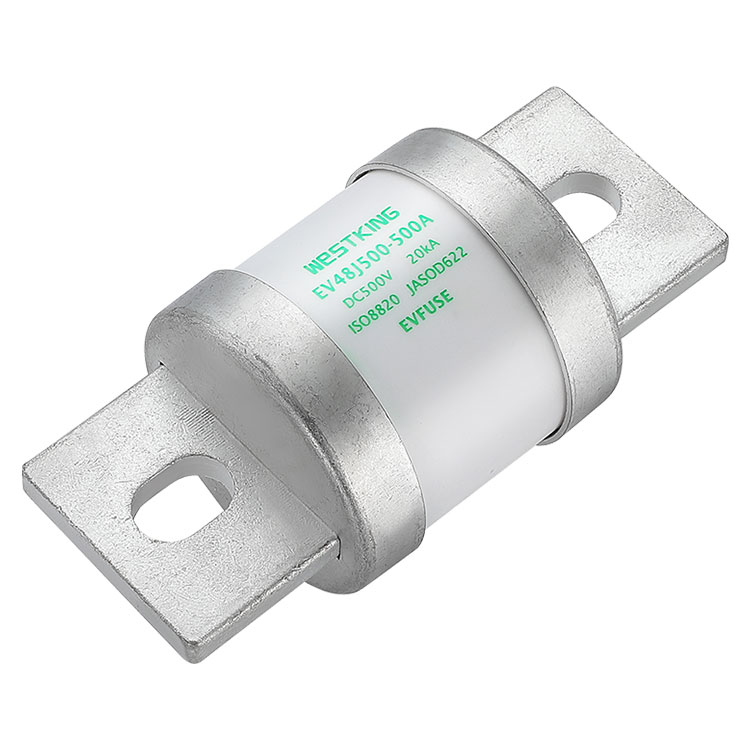

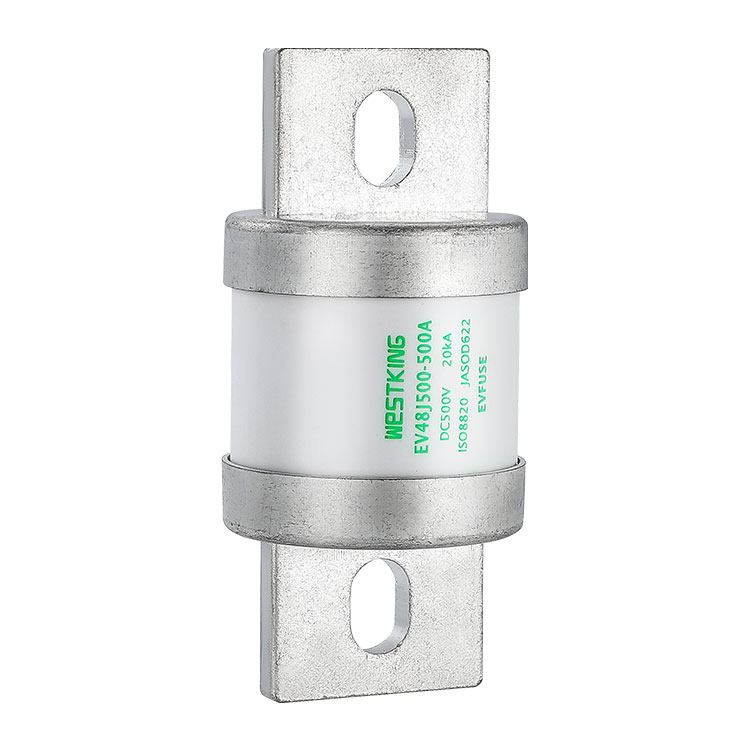

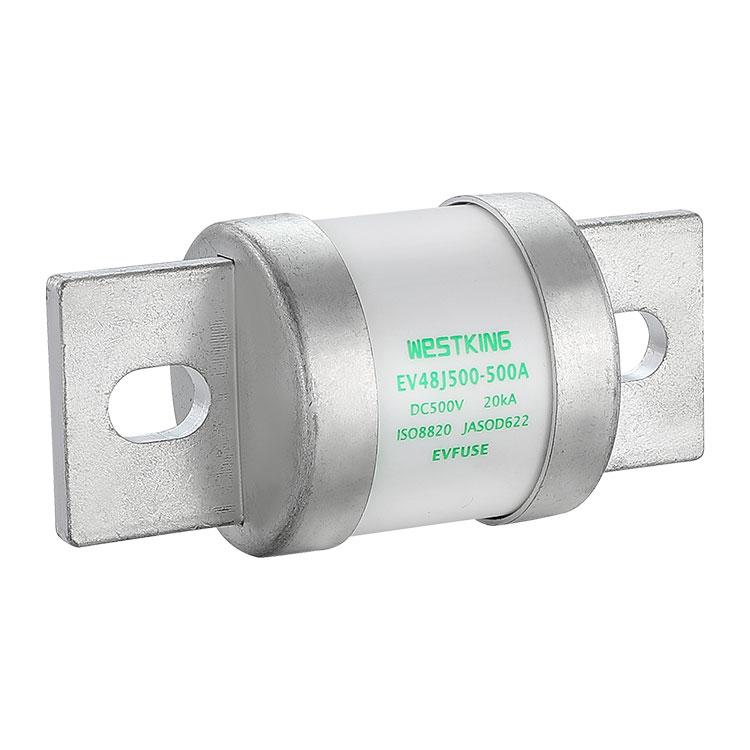

Запобіжники живлення електромобіля 500 В постійного струму EV48J500 для захисту акумуляторної батареї

Характеристики EV FUSE t-I

графік коефіцієнта температурної корекції

опис:

1. Запобіжник нормально працює в діапазоні температур від -5°C до 40°C, і додаткова корекція не потрібна.

2. Допустимі умови використання: від -40°C до 85°C.

3. У діапазоні допустимих умов використання зверніться до цієї таблиці.

WESTKING познайомить вас зі структурою AUTOMOTIVE GRADE EVFUSE, яка суттєво відрізняється від інших заводів, і це структура запобіжників, спеціально розроблена для електромобілів з новою енергією.

1. Металева торцева кришка та фіолетові мідні ніжки надійно закріплені за допомогою заклепок і повторного зварювання, щоб гарантувати їх стійкість проти вібрації.

2-Трубка запобіжника виготовлена ​​з кераміки з високим вмістом глинозему, здатна витримувати вплив електричної дуги та зберігати свою форму за високих температур.

3. Елемент запобіжника виготовлено з імпортних японських сплавів, що гарантує його стійкість до поточних трюків.

4. Середовище для гасіння дуги - кварцовий пісок високої чистоти, вибірково очищений і оброблений.

Розроблена процедура затвердіння 5-WESTKING використовується для затвердіння кварцового піску, запобігаючи розколюванню елемента запобіжника через вібрацію та ефективно пом’якшуючи інтенсивність ударів електричної дуги.

6. Для мінімізації опору для внутрішньої та зовнішньої торцевих кришки реалізовано посадку з натягом.
