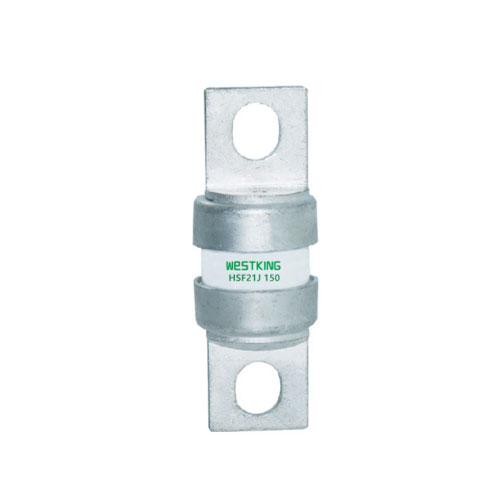

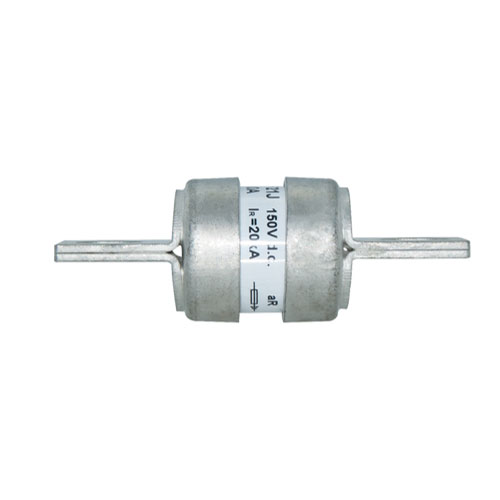

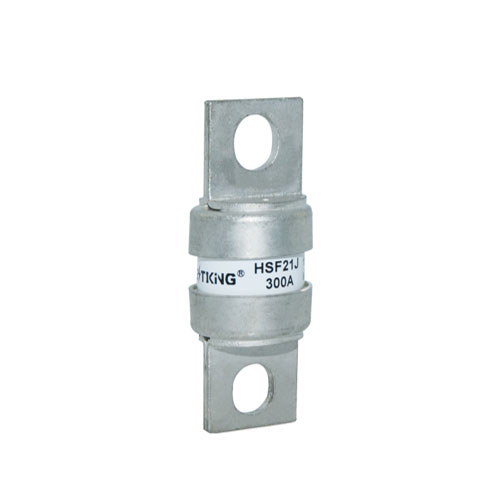

Високошвидкісний запобіжник 150 В постійного струму HSF21J

Високошвидкісний запобіжник Westking HSF21Jпризначений для програм у стилі Північної Америки. Він розрахований на 150 В змінного/постійного струму (UL) і може витримувати струми в діапазоні від 70 до 400 А. Цей тип запобіжника зазвичай використовується для захисту загальної шини постійного струму, приводів постійного струму, перетворювачів/випрямлячів і пускачів зі зниженою номінальною напругою. . Високошвидкісні запобіжники північноамериканського типу з болтами забезпечують надійний захист і ефективну роботу в різних електричних системах.

Надіслати запит

Опис продукту

Високошвидкісний запобіжник Westking HSF21J в основному призначений для захисту літієвих батарей і напівпровідникового обладнання, включно з перетворювачами/випрямлячами, понижуючими стартерами та іншими пов’язаними пристроями. Літієві батареї стають дедалі популярнішими через їхню високу щільність енергії та екологічність, але вони потребують належного захисту, щоб запобігти перенапрузі, надмірному струму та коротким замиканням.

Таким чином, високошвидкісний запобіжник Westking HSF21J є міцним і надійним рішенням для захисту ланцюгів постійного струму в північноамериканських системах. Завдяки високому номінальному струму та швидкодіючому механізму він забезпечує чудовий захист для різноманітних електричних систем.

Технічні дані

Тип	Номінальна напруга	Номінальні струми
HSF21J-(Amp)	150 В постійного струму/250 В змінного струму	70A、80A、100A、125A、150A、200A、 250A、300A、350A、400A

Категорія використання:aR

Номінальна відключаюча здатність: AC250V-100kA / DC150V--20kA

Стандарти

Низький I2t зберігає захищені компоненти від пошкоджень у разі короткого замикання.

Керована напруга дуги мінімізує навантаження на компоненти схеми під час роботи запобіжника.

Гнучкі типи монтажу задовольняють різноманітні потреби завершення.

ПРОГРАМИ

Захист важких пристроїв, таких як електрохімічні випрямлячі

Літієва батарея,

Напівпровідникове обладнання, таке як перетворювач/випрямляч енергії, понижуючий стартер тощо.

Сертифікати

• is09001 iatf16949

Походження

Китай

150 В постійного струму HSF21J ШВИДКИЙ ЗАПОБІЖНИК

Тип	I2t (A2s)		Втрата потужності 1,0 дюймів (w)	Кріпильний болт/ момент затягування
Тип	плавлення	кліринг	Втрата потужності 1,0 дюймів (w)	Кріпильний болт/ момент затягування
HSF21J-70AMP	470	4000	6.9	Встановіть болт М8 Рекомендований момент затягування 12,0 Н·м
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
