Продукти > Високошвидкісний запобіжник > Швидкий запобіжник у північноамериканському стилі > Високошвидкісний запобіжник HSFJ500 на 500 В постійного струму

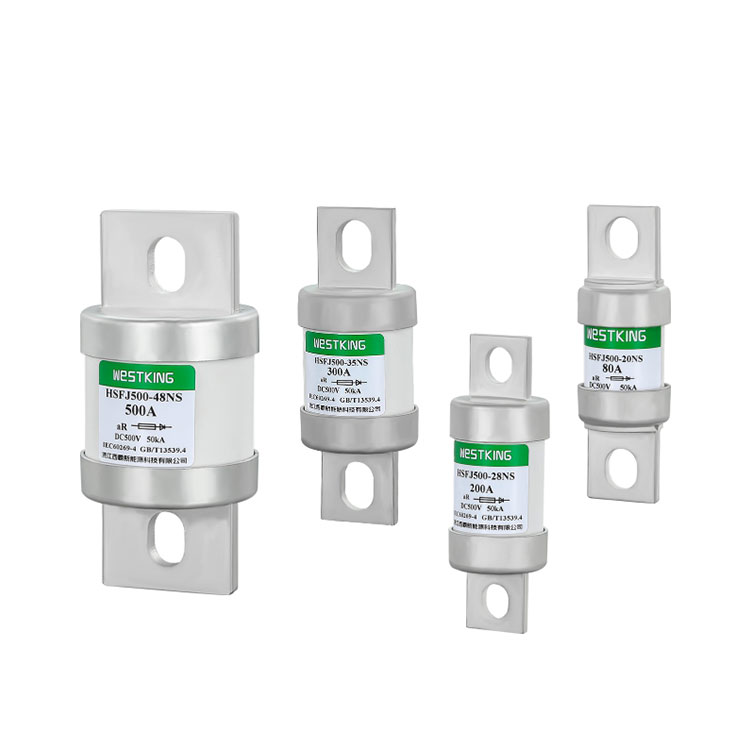

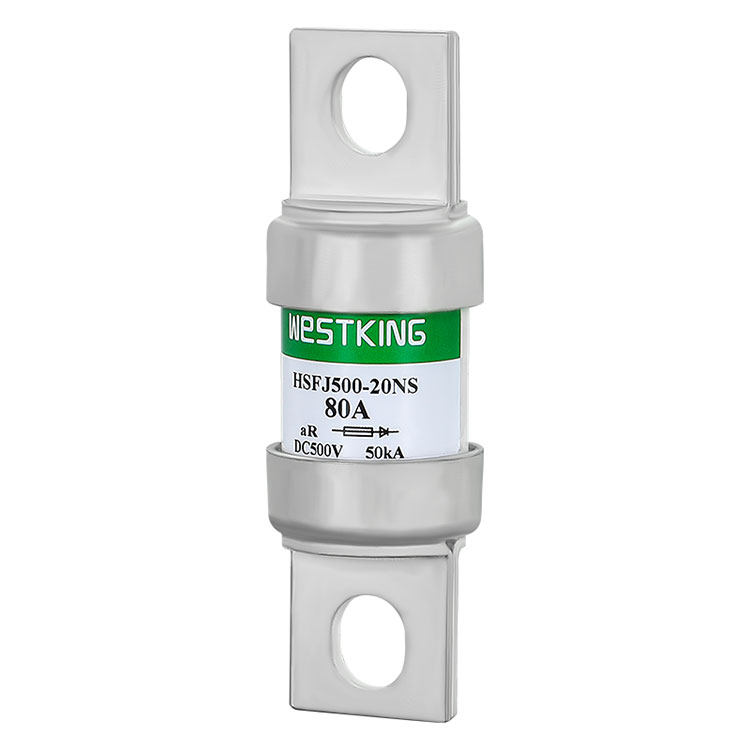

Високошвидкісний запобіжник HSFJ500 на 500 В постійного струму
Запобіжники постійного струму серії Westking HSFJ500призначені для надійного захисту різних систем живлення. Ці запобіжники є циліндричними швидкодіючими запобіжниками, з’єднаними болтами, які ідеально підходять для напівпровідникових пристроїв, таких як інвертори, випрямлячі та перетворювачі, а також для батарей і двигунів. Вони знаходять своє застосування в таких галузях, як залізничний транспорт і зарядні станції.
Надіслати запит
Опис продукту
Запобіжники постійного струму серії Westking HSFJ500забезпечують швидку реакцію, низьке підвищення температури та споживання електроенергії, хороші антивібраційні характеристики, надійний захист від короткого замикання та легке встановлення. Ці функції забезпечують комплексний захист системи живлення для оптимальної продуктивності та безпеки.
Технічні дані
| Тип | Номінальна напруга | Номінальні струми |
| HSFJ500-20-NS-(Amp) | 500 В постійного струму/750 В змінного струму | 50A,60A,70A,80A,100A,125A,150A |
| HSFJ500-28-NS-(Amp) | 500 В постійного струму/750 В змінного струму | 100A,125A,150A,175A,200A,250A |
| HSFJ500-35-NS-(Amp) | 500 В постійного струму/750 В змінного струму | 200A,250A,300A,350A,400A |
| HSFJ500-48-NS-(Amp) | 500 В постійного струму/750 В змінного струму | 300A,350A,400A,450A,500A,550A,600A |
Категорія використання:aR
Номінальна відключаюча здатність: 50 кА
Стандарти
IEC/EN 60269-4
Відповідає RoHS
ОСНОВНІ ХАРАКТЕРИСТИКИ/ПЕРЕВАГИ
Швидке відключення живлення: запобіжники швидкої дії забезпечують швидке припинення струму, зводячи до мінімуму втрати від нещасних випадків.
Надійність: конструкція, з’єднана болтами, підвищує стабільність і надійність у суворих умовах.
Легке встановлення: стандартизована конструкція запобіжника з болтовим з’єднанням для простого встановлення та обслуговування.
Широка застосовність: сумісний з різним енергетичним обладнанням, включаючи загальні шини постійного струму, перетворювачі/випрямлячі приводів постійного струму, пускачі зі зниженою напругою та високовольтні тягові інвертори.
Безпека: захистіть обладнання та персонал під час несправностей.
Екологічна свідомість: у виробництві використовуються екологічно чисті матеріали.
Енергоефективність: висока швидкість відключення електроенергії сприяє збереженню енергії.
ПРОГРАМИ
Серія WESTKING HSFJ500 високошвидкісних запобіжників північноамериканського типу з болтовим з’єднанням призначена в основному для захисту загальних шин постійного струму, перетворювачів/випрямлячів приводу постійного струму, пускачів зі зниженою напругою та високовольтних тягових інверторів.
Ці запобіжники відіграють життєво важливу роль в електричних системах, оскільки вони можуть швидко припинити подачу електроенергії у разі перевантаження струмом або короткого замикання.
Сертифікати
• is09001 iatf16949
Походження
Китай

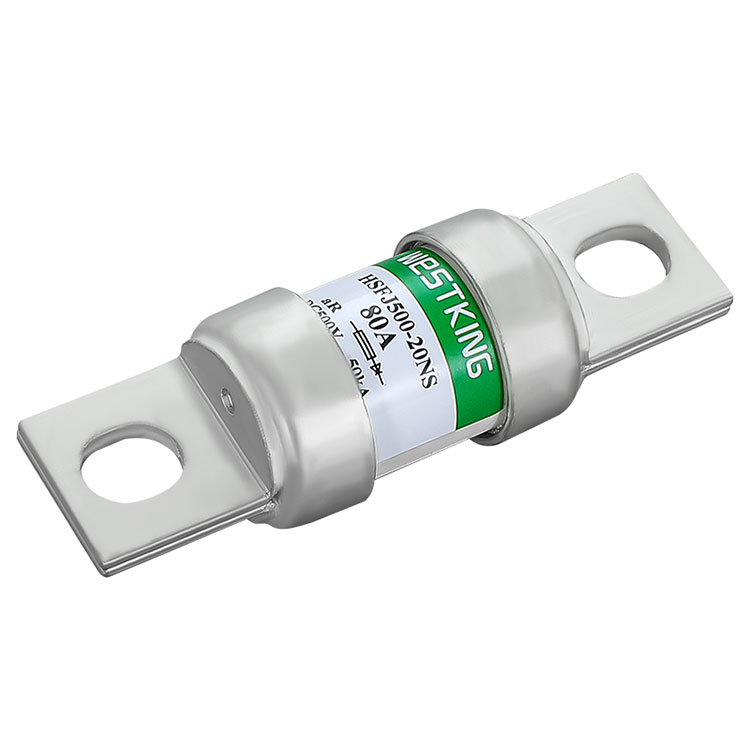

ВИСОКОШВИДКИЙ ЗАПОБІЖНИК 500 В постійного струму-HSFJ500-20-NS
| Тип | I2t(A2s) | Втрата потужності 1,0 дюймів (w) | Кріпильний болт/ момент затягування | |
| плавлення | кліринг | |||
| HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Встановіть болт М8 Рекомендований момент затягування 12,0 Н·м |
| HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
| HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
| HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
| HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
| HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
| HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 | |

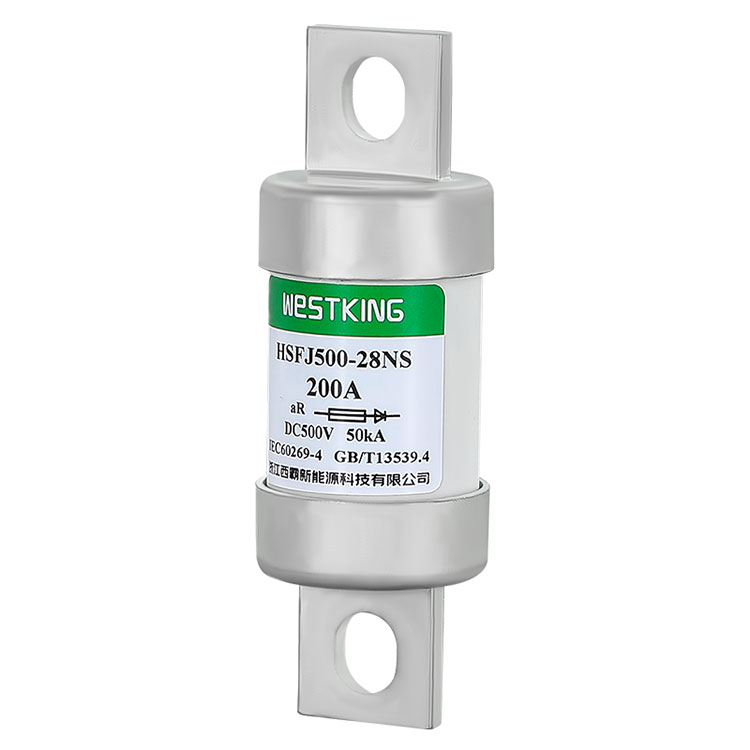

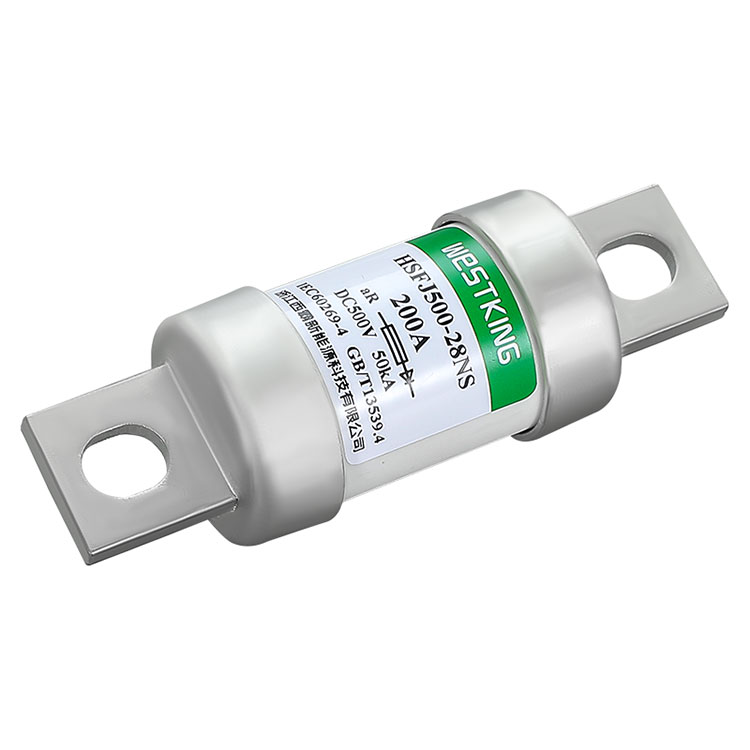

ВИСОКОШВИДКИЙ ЗАПОБІЖНИК 500 В постійного струму-HSFJ500-28-NS
| Тип | I2t(A2s) | Втрата потужності 1,0 дюймів (w) | Кріпильний болт/ момент затягування | |
| плавлення | кліринг | |||
| HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Встановіть болт М8 Рекомендований момент затягування 12,0 Н·м |
| HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
| HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
| HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
| HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
| HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 | |

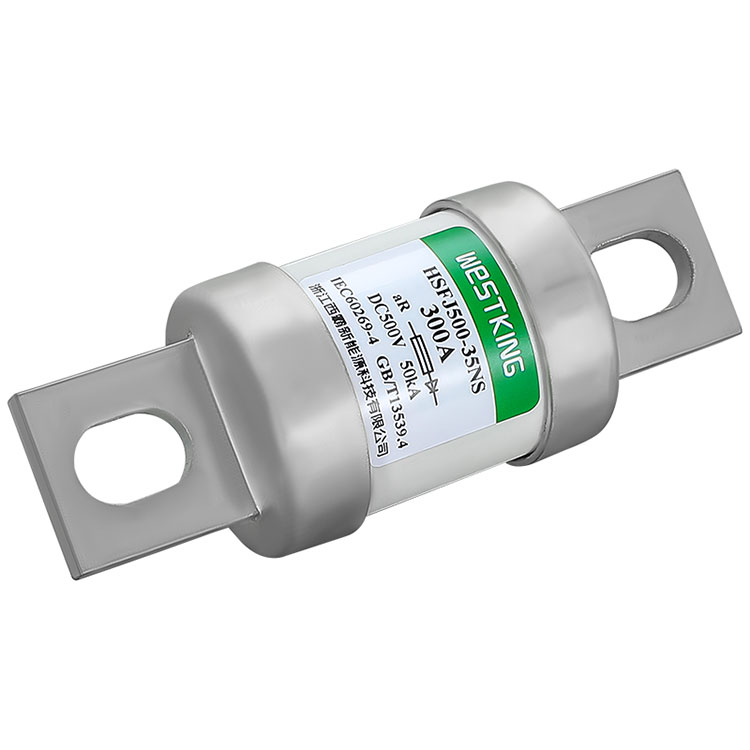

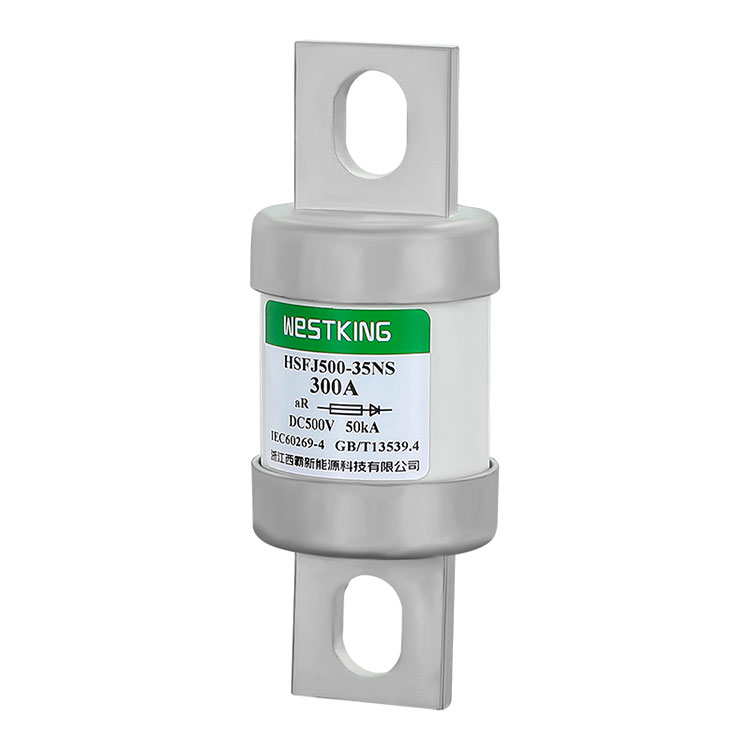

ВИСОКОШВИДКИЙ ЗАПОБІЖНИК 500 В постійного струму-HSFJ500-35-NS
| Тип | I2t(A2s) | Втрата потужності 1,0 дюймів (ш) | Кріпильний болт/ момент затягування | |
| плавлення | кліринг | |||
| HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Встановіть болт М10 Рекомендований момент затягування 20,0 Н·м |
| HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
| HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
| HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
| HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 | |

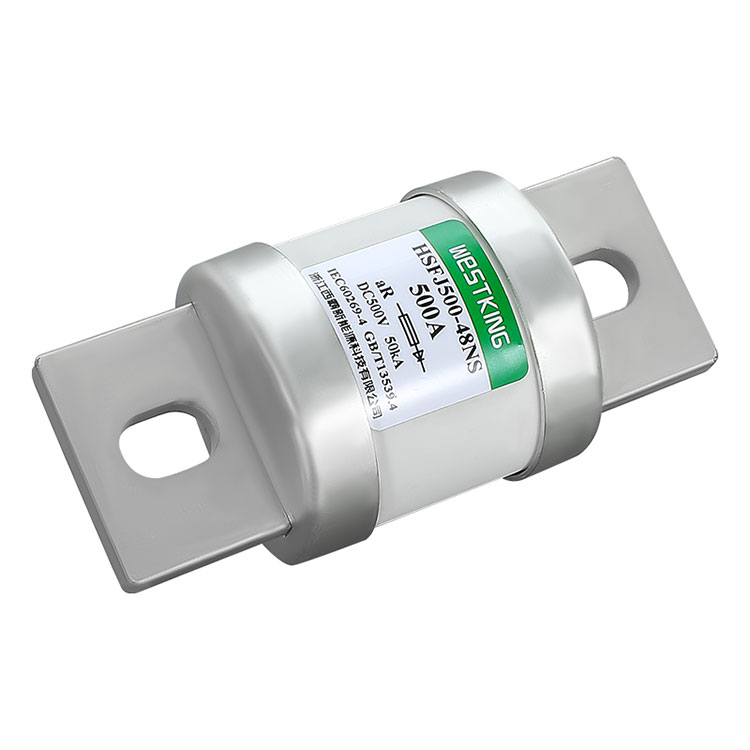

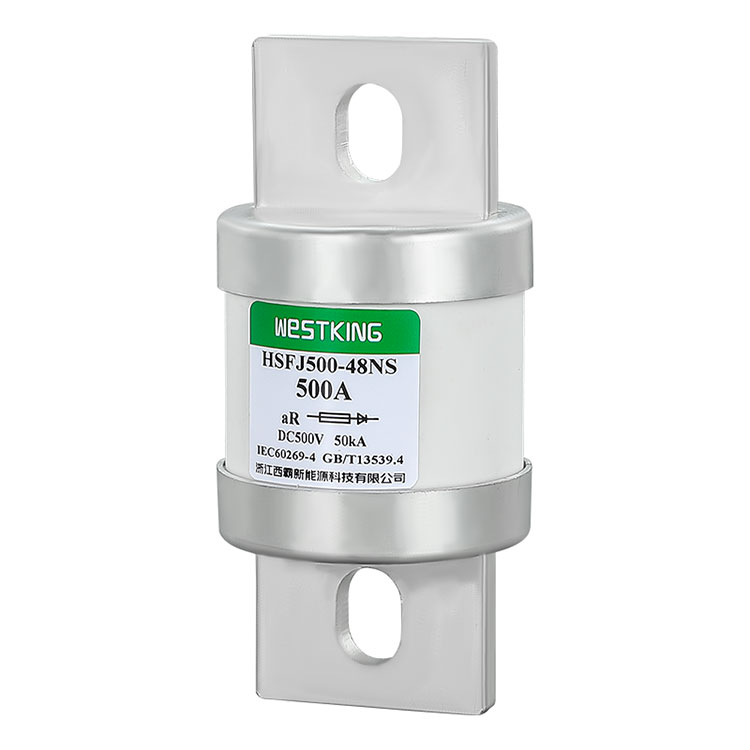

ВИСОКОШВИДКИЙ ЗАПОБІЖНИК 500 В постійного струму-HSFJ500-48-NS
| Тип | I2t(A2s) | Втрата потужності 1,0 дюймів (ш) | Кріпильний болт/ момент затягування | |
| плавлення | кліринг | |||
| HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Встановіть болт М10 Рекомендований момент затягування 20,0 Н·м |
| HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
| HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
| HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
| HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
| HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
| HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 | |
Посібник із застосування:
Температура навколишнього середовища:
Нормальні умови експлуатації: Максимальна температура навколишнього середовища не перевищує 40°C; 24-годинна середня температура не перевищує 35°C, а середнє значення, виміряне протягом року, нижче за це; мінімальна температура навколишнього середовища не нижче -5°C.
Допустимі умови експлуатації: від -40°C до 85°C.
Висота:
Нормальні умови експлуатації: висота установки не перевищує 2000 м.
Допустимі умови експлуатації: від 2000 м до 4500 м.
Атмосферні умови:
Нормальні умови експлуатації: Чисте повітря, відносна вологість не перевищує 50% при 40°C; при більш низькій температурі допускається більш висока вологість; за цих умов іноді може виникати помірна конденсація через зміни температури.
Допустимі умови експлуатації: відносна вологість не перевищує 95% без явної конденсації.
Умови установки:
WESTKING'S FUSE слід встановлювати горизонтально або вертикально відповідно до фактичної ситуації. Під час встановлення переконайтеся, що електричний зазор становить не менше 8 мм, а шлях витоку – не менше 10 мм. Умови монтажу такі:
а) У місцях без значного струсу та ударної вібрації;
b) у середовищі без небезпеки вибуху та без газів чи пилу, які можуть роз’їдати метали та руйнувати ізоляцію;
в) У місцях без дощу, снігу чи льоду.
Упаковка та зберігання:
Упаковка: внутрішня коробка з гофрованого паперу, зовнішня коробка з позначками безпеки від дощу, вологи та крихкості.
Зберігання: Температура від -40°C до 40°C; відносна вологість не перевищує 70% при 40°C, 80% при 30°C і 90% при 20°C нижче; водонепроникний, уникати контакту з рідкою водою та деформації через поглинання вологи; пожежобезпечний.
Використання та обслуговування:
Запобіжник WESTKING'S FUSE повинен регулярно очищатися та обслуговуватися спеціальним персоналом, перевіряти стан кріпильних деталей та забезпечувати безпечну роботу. Коли елемент запобіжника розплавиться, замініть його на запобіжник тієї ж специфікації та уважно видаліть пил та інші забруднення з основи.
