H EV Fuse 150VDC 200VDC Series

Серія Westking EVFUSE®H EV Fuse 150VDC 200VDC Seriesрозробила два індивідуальних рішення захисту для електромобілів (EV), а саме запобіжники H-типу та J-типу. Запобіжники Westking для електромобілів розроблені та розроблені на основі взаємодії з більш ніж 20 підприємствами, що займаються виробництвом нових електромобілів. Ці запобіжники повністю відповідають умовам застосування електромобілів нової енергії, мають конструкцію болтового затягування та високотемпературні керамічні матеріали з високим вмістом алюмінію. Ці запобіжники пропонують найкращі на ринку компактність, стійкість до ударів і функції імітації довговічності.

Надіслати запит

Опис продукту

СЕРІЯ ТИПУ H 150 В DC 200 В DC

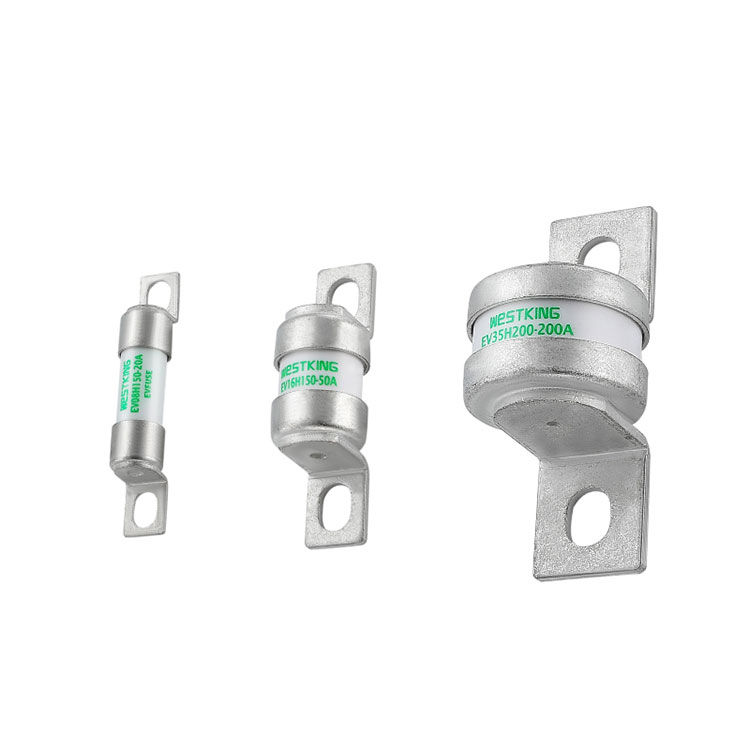

WESTKING EV08H150, EV16H150 і EV35H200 в основному підходять для невеликих електромобілів, міських автомобілів або електричних яхт як захист акумуляторної батареї, пропонуючи безпечну та надійну роботу.

Технічні дані

Тип	Номінальна напруга	Оцінений течії
EV08H150-(Amp)	150 В постійного струму	6А-20А
EV16H150-(Amp)	150 В постійного струму	20А-180А
EV35H200-(Amp)	200 В постійного струму	200А-500А

•Категорія використання:	gEV
• Номінальна відключаюча здатність:	20 кА
• Постійна часу:	2±0,5 мс
• Температура навколишнього середовища:	-40°C ... 125°C

Стандарти

ISO8820-8

ОТРИМАЙТЕ D622

Виготовлено за системою якості ITAF16949 для відповідності автомобільним вимогам

Відповідає RoHS

Декларація REACH доступна за запитом

ОСНОВНІ ХАРАКТЕРИСТИКИ/ПЕРЕВАГИ

Подвійний захист від перевантаження і короткого замикання

Низьке підвищення температури та енергоспоживання, що збільшує радіус дії акумулятора

Висока розривна здатність

ПРОГРАМИ

Захист акумуляторної батареї

BDU і PDU

Розподільна коробка акумулятора для допоміжних пристроїв

ЦЕ/ВСЕ

Зберігання електричної енергії

Зарядний пристрій для акумулятора

Захист блоку суперконденсаторів

Резервний захист для реле / роз'єднувача / вимикача постійного струму

Захисне роз'єднання для обслуговування (MSD)

Сертифікати

is09001 iatf16949

Походження

Китай

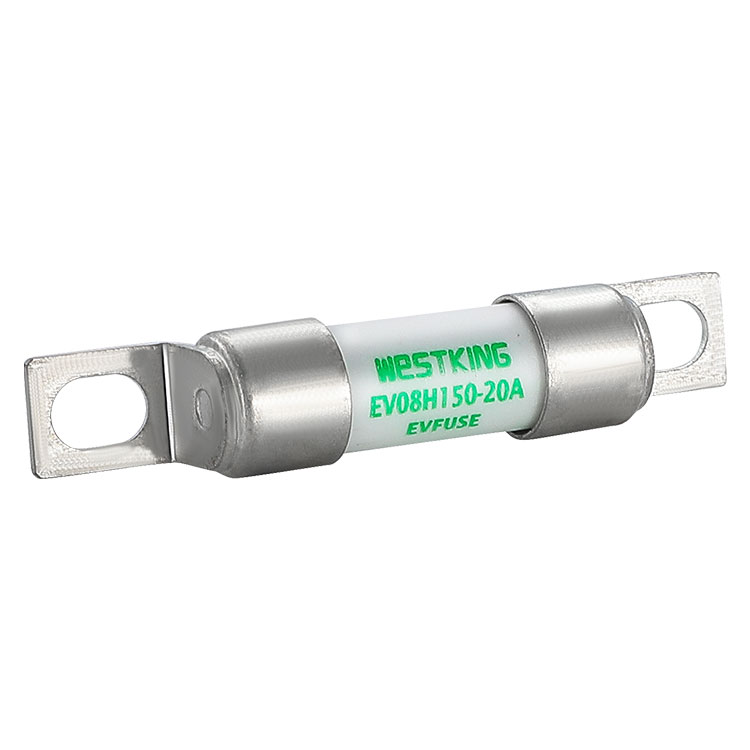

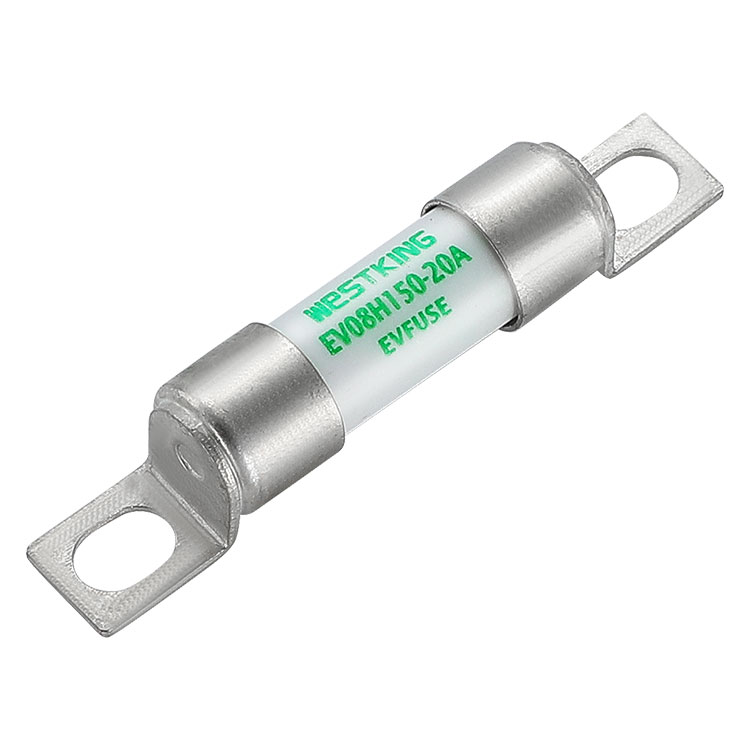

EV FUSE 150VDC EV08H150 захист для EV та акумуляторної батареї

Тип	I2t (A2s)		Втрата потужності 0,5 дюйма (w)	Вага нетто (g)
Тип	плавлення	кліринг	Втрата потужності 0,5 дюйма (w)	Вага нетто (g)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

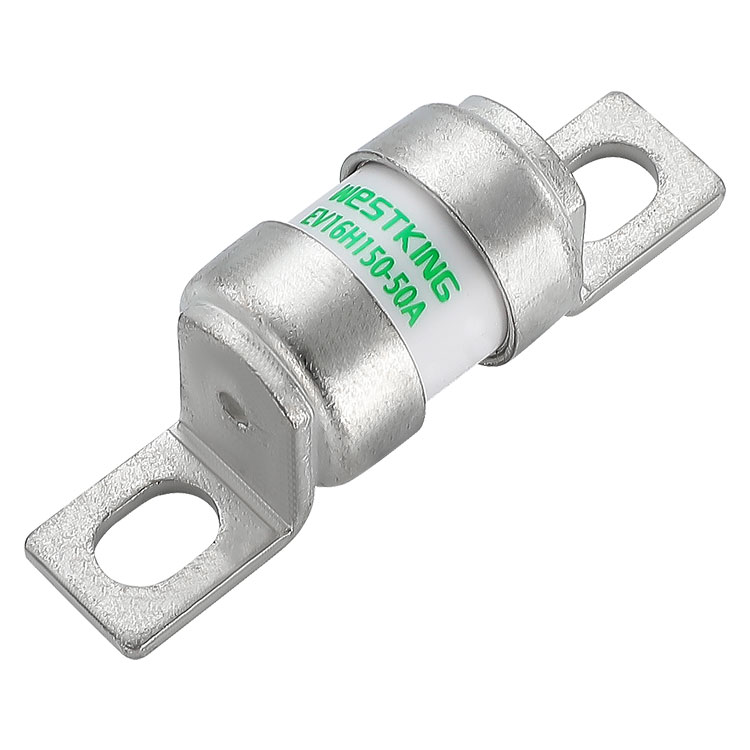

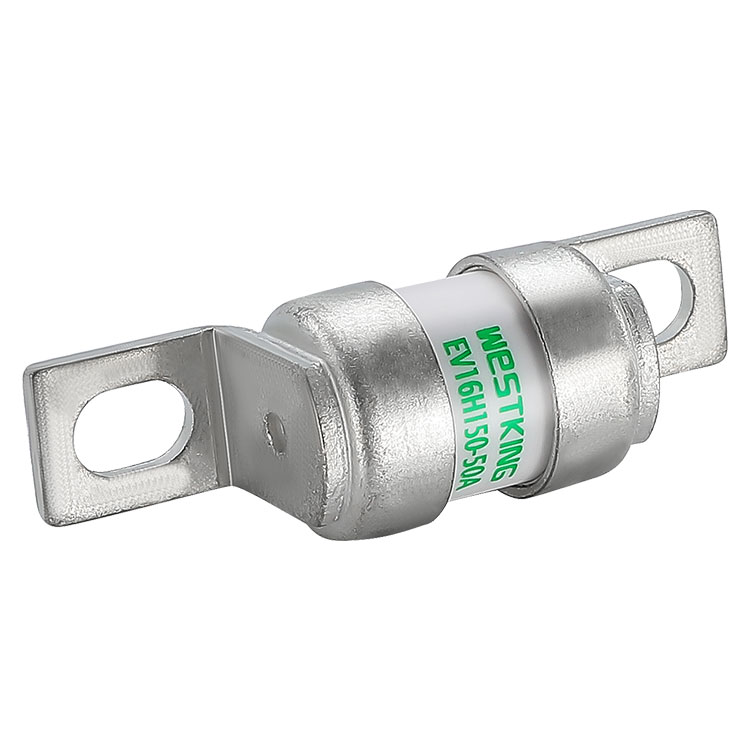

EV FUSE 150VDC EV16H150 захист для EV та акумуляторної батареї

Тип	I2t (A2s)		Втрата потужності 0,5 дюйма (w)	Вага нетто (g)
Тип	плавлення	кліринг	Втрата потужності 0,5 дюйма (w)	Вага нетто (g)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

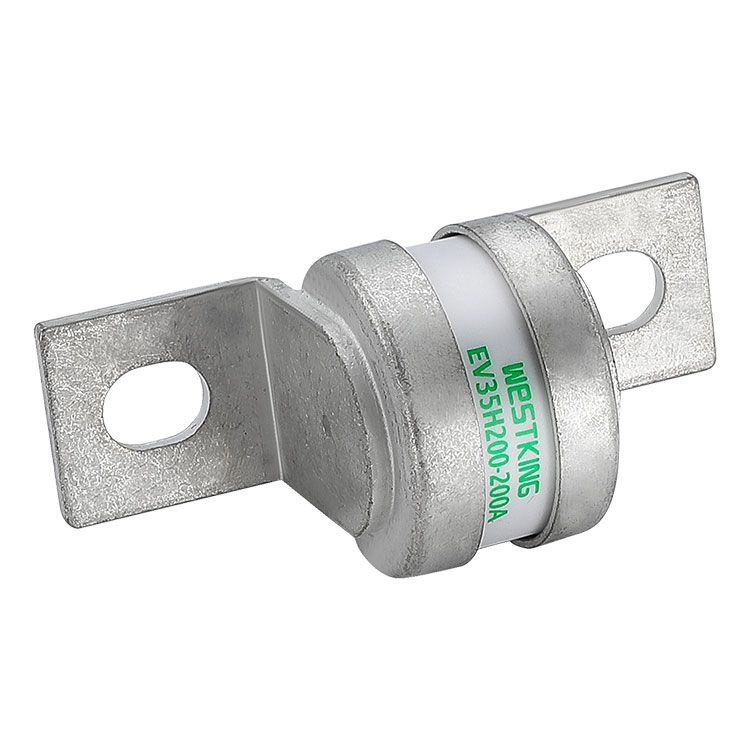

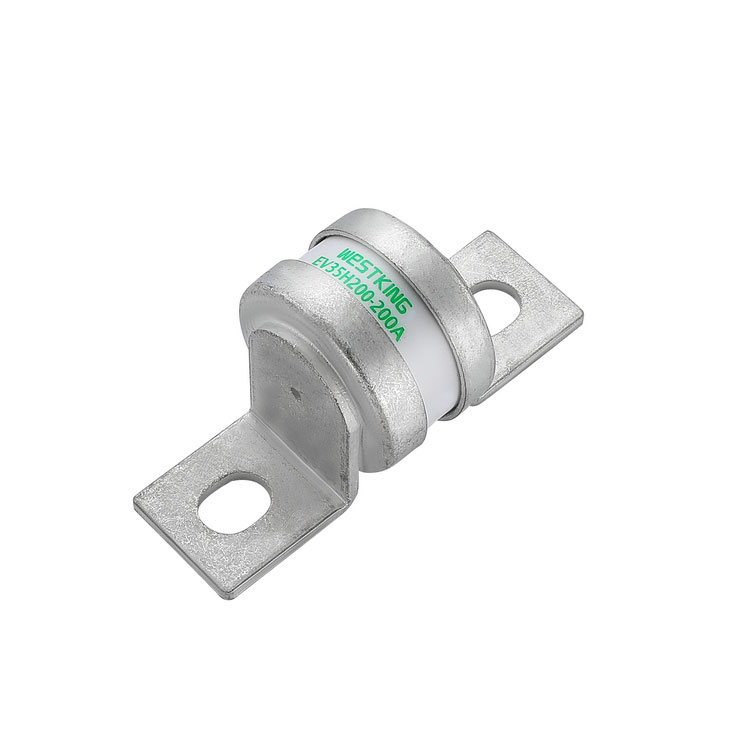

EV FUSE 200VDC EV35H200 захист для EV та акумуляторної батареї

Тип	I2t (A2s)		Втрата потужності 0,5 дюйма (w)	Вага нетто (g)
Тип	плавлення	кліринг	Втрата потужності 0,5 дюйма (w)	Вага нетто (g)
EV35H200﹣200A	5200	20500	3.00	154.3
EV35H200﹣250A	7000	30500	3.90
EV35H200﹣300A	10000	40000	4.50
EV35H200﹣350A	15000	60000	5.10
EV35H200﹣400A	20000	82000	5.50
EV35H200﹣450A	23000	120000	7.70
EV35H200﹣500A	28000	180000	9.80
