Серія H EV Fuse 750VDC

Запобіжники H-типу та J-типу відповідно оптимізовані для різних сценаріїв застосування. Запобіжник H-типу завдяки своїй компактній конструкції та невеликому розміру дуже підходить для невеликих електромобілів з обмеженим простором. Запобіжник типу J, однак, більший за розміром і має більшу пропускну здатність по струму, що робить його більш придатним для великогабаритних електромобілів і електромобілів.

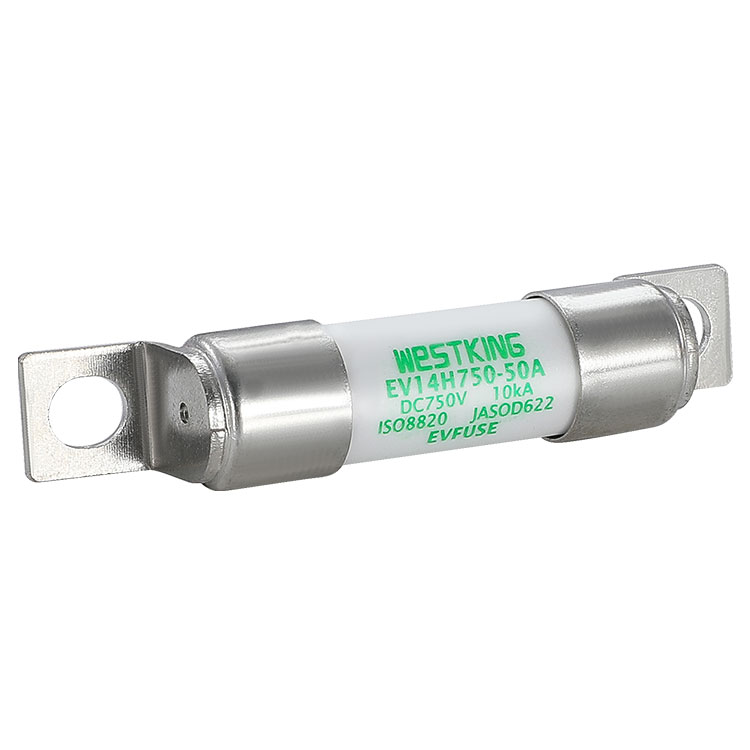

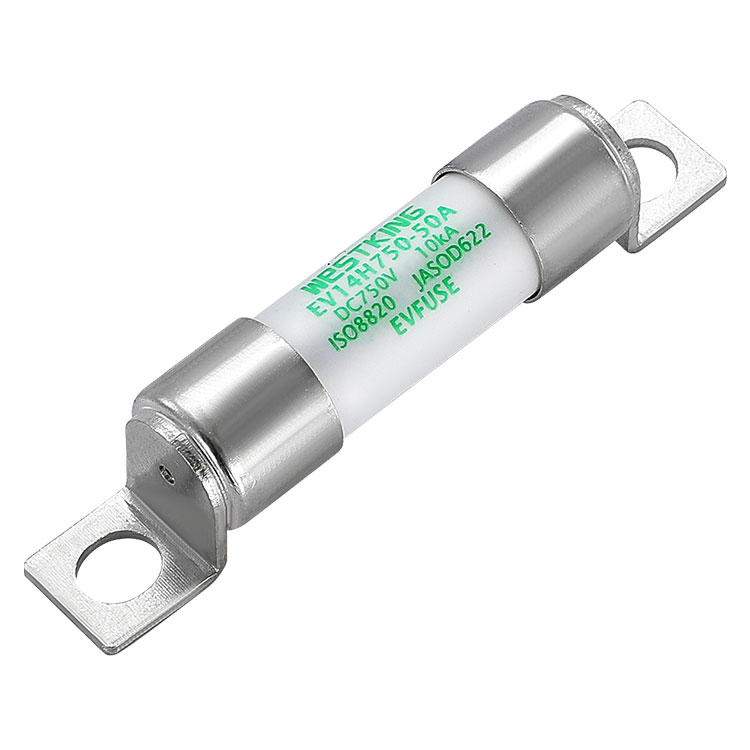

EV14H750 — це новий запобіжник для захисту транспортних засобів від WESTKING, розроблений для платформ з напругою нижче 750 В постійного струму. Він в основному використовується для захисту розгалужених ланцюгів і має максимальний діапазон струму 60 А. Цей запобіжник має невеликий розмір і високу відключаючу здатність, що робить його чудовим вибором для електромобілів

Серія H EV Fuse 750VDCТехнічні дані

Серія H EV Fuse 750VDCОпис матеріалу:

1. Трубка запобіжника виготовлена ​​з високоміцної 95% глиноземної кераміки,

2- В елементі запобіжника використовується імпортний японський матеріал і проходить точне штампування.

Серія H EV Fuse 750VDCСтруктурний процес:

1- Металеві мідні частини приклепують, а потім знову зварюють;

2- Внутрішній кварцовий пісок застосовує унікальний процес затвердіння WESTKING, запобігаючи відшарування продукту та дугове розпилення, спричинене дефектами лінії під час динамічної роботи.

Серія H EV Fuse 750VDCСтандарти

ISO8820-8

ОТРИМАЙТЕ D622

Виготовлено за системою якості ITAF16949 для відповідності автомобільним вимогам

Відповідає RoHS

Декларація REACH доступна за запитом

Серія H EV Fuse 750VDCОСНОВНІ ХАРАКТЕРИСТИКИ/ПЕРЕВАГИ

Сильна стійкість до стрибків струму

Стійкий до суворих умов водіння

Безпечні та надійні характеристики закріплення

Подвійний захист від перевантаження і короткого замикання

Низьке підвищення температури та енергоспоживання, що збільшує радіус дії акумулятора

Висока розривна здатність

Серія H EV Fuse 750VDCПРОГРАМИ

Захист акумуляторної батареї

BDU і PDU

Розподільна коробка акумулятора для допоміжних пристроїв

ЦЕ/ВСЕ

Зберігання електричної енергії

Зарядний пристрій для акумулятора

Захист блоку суперконденсаторів

Резервний захист для реле / ​​роз'єднувача / вимикача постійного струму

Захисне роз'єднання для обслуговування (MSD)

Сертифікати

is09001 iatf16949

Походження

Китай

Характеристики EV FUSE t-I

графік коефіцієнта температурної корекції

опис:

1. Запобіжник нормально працює в діапазоні температур від -5°C до 40°C, і додаткова корекція не потрібна.

2. Допустимі умови використання: від -40°C до 85°C.

3. У діапазоні допустимих умов використання зверніться до цієї таблиці.

Дозвольте познайомити вас із WESTKING EVFUSE, структура безпечного та надійного запобіжника EV має бути такою

1-Металева торцева кришка та фіолетові мідні ніжки приклепані та повторно зварені, щоб гарантувати, що вони не впадуть через вібрацію.

2-Трубка запобіжника виготовлена ​​з кераміки з високим вмістом оксиду алюмінію, яка витримує вплив електричної дуги та не деформується під дією високих температур.

3. Елемент запобіжника має прецизійне штампування з імпортованих японських сплавів, що забезпечує міцність проти ударів струмом.

4. Засіб для гасіння дуги - кварцовий пісок високої чистоти, який вибірково очищається та обробляється.

5-Процес затвердіння, розроблений компанією WESTKING, використовується для фіксації кварцового піску, запобігаючи розриву запобіжника під час вібрації та ефективно зменшуючи інтенсивність впливу електричної дуги.

6-Посадка з натягом використовується для внутрішньої та зовнішньої торцевих кришки для зменшення опору.
